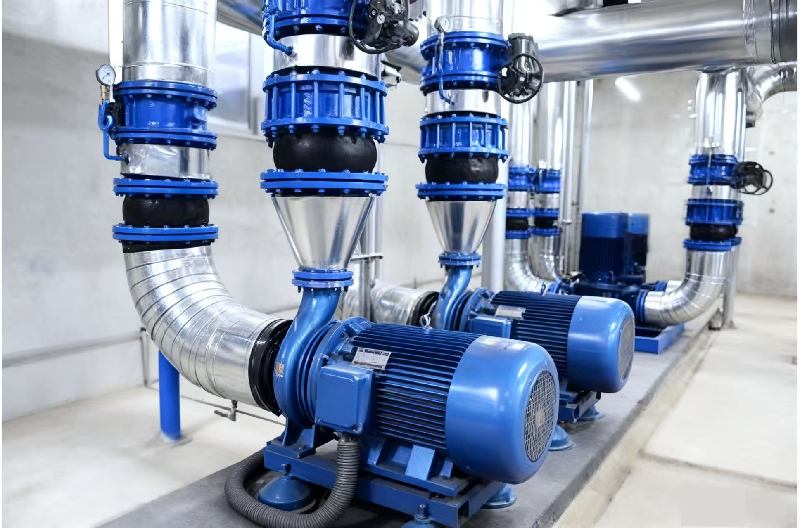

​पाइपलाइन केन्द्रापसारक पंपों के प्रवाह विनियमन के तरीके

1. आउटलेट थ्रॉटलिंग

निम्न और मध्यम विशिष्ट गति पंपों के लिए, यह एक सामान्य और किफायती प्रवाह विनियमन विधि है, हालांकि यह आम तौर पर ऐसे पंपों तक ही सीमित है। आउटलेट पाइपलाइन पर किसी भी प्रकार के वाल्व को आंशिक रूप से बंद करने से सिस्टम हेड बढ़ जाता है, जिससे सिस्टम हेड वक्र कम प्रवाह दर पर पाइपलाइन पंप के हेड वक्र को काट देता है।

आउटलेट थ्रॉटलिंग ऑपरेटिंग बिंदु को कम दक्षता वाले क्षेत्र में स्थानांतरित कर देता है और थ्रॉटल वाल्व में बिजली की हानि पैदा करता है। यह बड़े पंप प्रतिष्ठानों के लिए महत्वपूर्ण हो सकता है, जहां उच्च-निवेश विनियमन विधियां आर्थिक रूप से अधिक आकर्षक साबित हो सकती हैं। बंद स्थिति में थ्रॉटलिंग से पंप के अंदर तरल पदार्थ अधिक गर्म हो सकता है; आवश्यक न्यूनतम प्रवाह को बनाए रखने के लिए बाईपास लाइन का उपयोग किया जा सकता है, या वैकल्पिक विनियमन तरीकों को नियोजित किया जा सकता है - यह गर्म पानी या अस्थिर तरल पदार्थों को संभालने वाले पंपों के लिए विशेष रूप से महत्वपूर्ण है।

2. सक्शन थ्रॉटलिंग

यदि पर्याप्त एनपीएसएच (नेट पॉजिटिव सक्शन हेड) उपलब्ध है, तो सक्शन पाइपलाइन में थ्रॉटलिंग से कुछ बिजली बचाई जा सकती है। जेट इंजन ईंधनपाइपलाइन पंपअक्सर इनलेट थ्रॉटलिंग का उपयोग करें क्योंकि आउटलेट थ्रॉटलिंग से तरल अधिक गर्म हो सकता है या वाष्पीकरण हो सकता है। बहुत कम प्रवाह दर पर, इन पंपों के प्ररित करनेवाला केवल आंशिक रूप से तरल से भरे होते हैं, इसलिए जब आउटलेट थ्रॉटलिंग के दौरान प्ररित करनेवाला पूरी तरह से चालू होता है तो इनपुट शक्ति और तापमान में वृद्धि लगभग 1/30 होती है।

कंडेनसेट पंपों की प्रवाह दर आमतौर पर जलमग्न गहराई से नियंत्रित होती है, जो इनलेट थ्रॉटलिंग के बराबर है। विशेष डिज़ाइन इन पंपों में गुहिकायन क्षति को कम कर सकते हैं, हालांकि उनकी ऊर्जा दक्षता काफी कम हो जाती है।

3. बाईपास विनियमन

से प्रवाह का पूरा या आंशिक भागपाइपलाइन पंपकी डिस्चार्ज लाइन को बाईपास पाइप के माध्यम से वापस पंप के सक्शन पोर्ट या किसी अन्य उपयुक्त बिंदु पर मोड़ा जा सकता है। बाईपास को एक या अधिक प्रवाह छिद्रों और उपयुक्त नियंत्रण वाल्वों से सुसज्जित किया जा सकता है। मीटरिंग बाईपास का उपयोग आमतौर पर बॉयलर फ़ीड पंपों के प्रवाह को कम करने के लिए किया जाता है, मुख्य रूप से ओवरहीटिंग को रोकने के लिए। यदि आउटलेट थ्रॉटलिंग का उपयोग करने के बजाय बाईपास प्रोपेलर पंप से अतिरिक्त प्रवाह को मोड़ता है, तो महत्वपूर्ण बिजली बचत प्राप्त की जा सकती है।

4. गति विनियमन

यह विधि आवश्यक शक्ति को कम करती है और प्रवाह विनियमन के दौरान अति ताप को समाप्त करती है। भाप टरबाइन और आंतरिक दहन इंजन कम अतिरिक्त लागत के साथ गति विनियमन को आसानी से अपना सकते हैं। गति समायोजन के लिए विभिन्न यांत्रिक, चुंबकीय और हाइड्रोलिक चर गति उपकरणों, साथ ही डीसी और एसी चर गति मोटर्स का उपयोग किया जा सकता है।

परिवर्तनीय गति वाली मोटरें आमतौर पर महंगी होती हैं और विशिष्ट मामलों के लिए आर्थिक अध्ययन के बाद ही उचित होती हैं। एडजस्टेबल वेन विनियमन का अध्ययन किया गया है: 5700 (2.086) की विशिष्ट गति वाले पंपों के लिए, प्ररित करनेवाला से पहले स्थापित एडजस्टेबल गाइड वेन प्रभावी होते हैं। ये वैन सकारात्मक पूर्व-रोटेशन उत्पन्न कर सकते हैं, हेड, प्रवाह और दक्षता को कम कर सकते हैं - हालांकि अन्य विशिष्ट गति के लिए उनका समायोजन प्रभाव अपेक्षाकृत मामूली है।

यूरोप में, बिजली उत्पादन के लिए बड़े ऊर्जा भंडारण पंप सफलतापूर्वक समायोज्य आउटलेट डिफ्यूज़र वैन का उपयोग करते हैं। वेरिएबल-पिच ब्लेड वाले प्रोपेलर पंप भी विकसित किए गए हैं, जो निरंतर हेड और अपेक्षाकृत कम दक्षता हानि के साथ एक विस्तृत प्रवाह रेंज प्राप्त करते हैं। हालाँकि, ये विधियाँ अत्यधिक जटिल और महंगी हैं, जिससे उनका व्यावहारिक अनुप्रयोग सीमित हो जाता है।

5. वायु इंजेक्शन

पंप के सक्शन पोर्ट में हवा डालना एक अन्य प्रवाह विनियमन विधि है, जो आउटलेट थ्रॉटलिंग की तुलना में कुछ बिजली बचा सकती है। हालाँकि, परिवहन किए गए तरल में हवा आम तौर पर अवांछनीय होती है, और अत्यधिक हवा से पंप के प्राइमिंग हेड को खोने का खतरा होता है। इस प्रकार, विशिष्ट मामलों को छोड़कर इस पद्धति का व्यवहार में शायद ही कभी उपयोग किया जाता है।
