सीवेज पंपों का वर्गीकरण और सीवेज पंप इम्पेलर प्रकारों का परिचय

सीवेज पंपों का वर्गीकरण

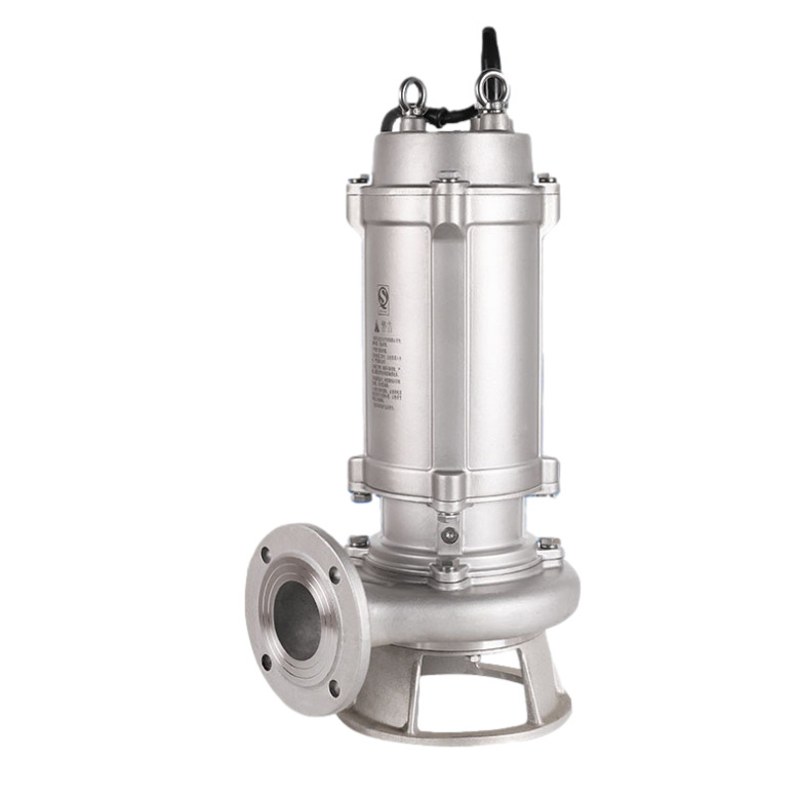

सीवेज पंपों को निम्नलिखित प्रकारों में वर्गीकृत किया जा सकता है: सबमर्सिबलसीवेज पंप(अंडर-लिक्विड प्रकार), पाइपलाइन सीवेज पंप, सबमर्सिबल सीवेज पंप (पूरी तरह से जलमग्न प्रकार), ऊर्ध्वाधर सीवेज पंप, संक्षारण प्रतिरोधी सीवेज पंप, एसिड प्रतिरोधी सीवेज पंप, और स्व-प्राइमिंग सीवेज पंप।

सामान्य सीवेज पंप मॉडल में पीडब्लू श्रृंखला और पीडब्लूएल श्रृंखला शामिल हैं:

- पीडब्लू श्रृंखला सीवेज पंपों के लिए, सबसे आम दबाव कक्ष (वॉल्यूट) सर्पिल वॉल्यूट है। अंतर्निर्मित सबमर्सिबल पंपों के लिए, रेडियल गाइड वेन या चैनल-प्रकार गाइड वेन का उपयोग अक्सर किया जाता है।

- पीडब्लूएल श्रृंखला सीवेज पंपों के लिए, प्ररित करनेवाला और दबाव कक्ष दो मुख्य घटक हैं - उनका प्रदर्शन सीधे पंप के समग्र प्रदर्शन को निर्धारित करता है।

अन्य पंपों की तरह, सीवेज पंप दो मुख्य घटकों पर निर्भर करते हैं: प्ररित करनेवाला और दबाव कक्ष। इन दो भागों की गुणवत्ता पंप के प्रदर्शन को निर्धारित करती है, जिसमें इसकी एंटी-क्लॉगिंग क्षमता, दक्षता, गुहिकायन प्रतिरोध और पहनने का प्रतिरोध शामिल है। इम्पेलर्स पर फोकस के साथ नीचे प्रत्येक घटक का विस्तृत परिचय दिया गया है:

1. प्ररित करनेवाला संरचनाओं के प्रकार

सीवेज पंपों के लिए प्ररित करनेवाला संरचनाएं चार मुख्य श्रेणियों में आती हैं: वेन-प्रकार (खुला और बंद), वर्टिकल, चैनल-प्रकार (एकल-चैनल और डबल-चैनल), और स्क्रू-केन्द्रापसारक।

① वेन-टाइप इम्पेलर्स (खुला और अर्ध-खुला)

खुले और अर्ध-खुले इम्पेलर्स का निर्माण करना आसान है। यदि वे बंद हो जाते हैं, तो सफाई और रखरखाव आसान है। हालाँकि, लंबे समय तक संचालन के दौरान, कण घर्षण वेन और दबाव कक्ष के आंतरिक साइडवॉल के बीच के अंतर को चौड़ा कर देता है - इससे पंप की दक्षता कम हो जाती है। एक बड़ा अंतर वैन पर दबाव अंतर वितरण को भी बाधित करता है, जिससे महत्वपूर्ण भंवर हानि होती है और पंप की अक्षीय शक्ति बढ़ जाती है। इसके अतिरिक्त, चौड़ा अंतर चैनल में तरल के प्रवाह पैटर्न को अस्थिर कर देता है, जिससे पंप कंपन होता है।

इस प्रकार का प्ररित करनेवाला बड़े कणों या लंबे फाइबर वाले मीडिया के परिवहन के लिए उपयुक्त नहीं है। प्रदर्शन के संदर्भ में, इसकी अधिकतम दक्षता सामान्य बंद इम्पेलर्स की तुलना में केवल 92% है, और इसका हेड कर्व अपेक्षाकृत सपाट है।

② वर्टिकल इम्पेलर्स

वर्टिकल इम्पेलर्स वाले पंपों के लिए, इम्पेलर का एक हिस्सा या पूरा हिस्सा दबाव कक्ष के प्रवाह चैनल से अलग किया जाता है। यह डिज़ाइन पंप को उत्कृष्ट एंटी-क्लॉगिंग प्रदर्शन और कणों और लंबे फाइबर से गुजरने की मजबूत क्षमता प्रदान करता है। जब कण दबाव कक्ष में प्रवाहित होते हैं, तो वे प्ररित करनेवाला के घूमने से उत्पन्न भंवर द्वारा संचालित होते हैं - निलंबित कण स्वयं ऊर्जा उत्पन्न नहीं करते हैं बल्कि चैनल में तरल के साथ ऊर्जा का आदान-प्रदान करते हैं।

प्रवाह प्रक्रिया के दौरान, निलंबित कण या लंबे फाइबर वेन्स के संपर्क में नहीं आते हैं, इसलिए वेन घर्षण न्यूनतम होता है। लंबे समय तक संचालन के दौरान घर्षण के कारण बढ़ते अंतराल के कारण दक्षता में तेजी से गिरावट का कोई मुद्दा नहीं है। वर्टिकल इम्पेलर्स वाले पंप बड़े कणों और लंबे फाइबर वाले मीडिया के परिवहन के लिए आदर्श होते हैं।

प्रदर्शन के संदर्भ में, उनकी दक्षता अपेक्षाकृत कम है (सामान्य बंद इम्पेलर्स की तुलना में केवल 70%), और उनका हेड कर्व सपाट है।

③ बंद इम्पेलर्स

बंद इम्पेलर्स में अपेक्षाकृत उच्च दक्षता होती है और दीर्घकालिक संचालन के दौरान स्थिर प्रदर्शन बनाए रखते हैं। बंद इम्पेलर्स से सुसज्जित पंपों में छोटा अक्षीय बल होता है, और सहायक वैन को आगे और पीछे के कवर प्लेटों पर स्थापित किया जा सकता है:

- फ्रंट कवर पर सहायक वेन्स प्ररित करनेवाला इनलेट पर भंवर हानि को कम करते हैं और सील रिंग पर कण घर्षण को कम करते हैं।

- पीछे के कवर पर सहायक वेन न केवल अक्षीय बल को संतुलित करते हैं बल्कि निलंबित कणों को यांत्रिक सील गुहा में प्रवेश करने से रोकते हैं, यांत्रिक सील की रक्षा करते हैं।

हालाँकि, बंद इम्पेलर्स में खराब एंटी-क्लॉगिंग प्रदर्शन होता है और उलझने का खतरा होता है। वे बड़े कणों या लंबे रेशों वाले अनुपचारित सीवेज के परिवहन के लिए उपयुक्त नहीं हैं।

④ चैनल-प्रकार के इम्पेलर्स

चैनल-प्रकार के इम्पेलर "ब्लेडलेस" होते हैं - उनका प्रवाह चैनल एक घुमावदार मार्ग है जो इनलेट से आउटलेट तक चलता है। यह डिज़ाइन उन्हें अत्यधिक अवरोध-रोधी बनाता है और बड़े कणों और लंबे फाइबर वाले मीडिया के परिवहन के लिए उपयुक्त बनाता है।

प्रदर्शन के संदर्भ में, उनकी दक्षता सामान्य बंद प्ररित करने वालों के करीब है, लेकिन इस प्ररित करनेवाला के साथ पंपों का हेड कर्व तेज है। पावर वक्र अपेक्षाकृत स्थिर है, इसलिए ओवरलोडिंग का जोखिम कम है। हालाँकि, उनका गुहिकायन प्रतिरोध सामान्य बंद प्ररित करने वालों जितना अच्छा नहीं है, और वे दबाव वाले इनलेट वाले पंपों के लिए विशेष रूप से उपयुक्त हैं।

⑤ स्क्रू-सेंट्रीफ्यूगल इम्पेलर्स

स्क्रू-सेंट्रीफ्यूगल इम्पेलर्स के वेन मुड़े हुए सर्पिल ब्लेड होते हैं जो शंक्वाकार हब पर सक्शन पोर्ट से अक्षीय रूप से विस्तारित होते हैं। इस प्ररित करनेवाला के साथ पंप सकारात्मक विस्थापन पंप और केन्द्रापसारक पंप के कार्यों को जोड़ते हैं:

- जब निलंबित कण वेन से गुजरते हैं, तो वे पंप के किसी भी हिस्से से नहीं टकराते हैं, इसलिए कणों को बहुत कम नुकसान होता है और परिवहन किए गए माध्यम में न्यूनतम व्यवधान होता है।

- सर्पिल संरचना के प्रेरक प्रभाव के लिए धन्यवाद, प्ररित करनेवाला में निलंबित कणों से गुजरने की मजबूत क्षमता होती है।

इस प्रकार का प्ररित करनेवाला बड़े कणों, लंबे फाइबर या उच्च सांद्रता वाले मीडिया के परिवहन के लिए आदर्श है। उन परिदृश्यों में इसके स्पष्ट लाभ हैं जहां परिवहन माध्यम को क्षति से बचाया जाना चाहिए। प्रदर्शन के संदर्भ में, इस प्ररित करनेवाला वाले पंपों में तेजी से गिरने वाला हेड वक्र और अपेक्षाकृत सपाट पावर वक्र होता है।

2. दबाव कक्ष की संरचना

सीवेज पंपों के लिए सबसे आम दबाव कक्ष वॉल्यूट है; अंतर्निर्मित सबमर्सिबल पंपों के लिए, रेडियल गाइड वेन या चैनल-प्रकार गाइड वेन का उपयोग अक्सर किया जाता है। वॉल्यूट तीन प्रकार के होते हैं:

- स्पाइरल वॉल्यूट्स: सीवेज पंपों में शायद ही कभी उपयोग किया जाता है।

- कुंडलाकार विलेय: संरचना में सरल और निर्माण में आसान, इनका उपयोग आमतौर पर छोटे सीवेज पंपों में किया जाता है। हालाँकि, मध्यवर्ती विलेय के उद्भव के साथ उनकी अनुप्रयोग सीमा धीरे-धीरे कम हो गई है।

- इंटरमीडिएट (अर्ध-सर्पिल) वॉल्यूट्स: सर्पिल वॉल्यूट्स की उच्च दक्षता और कुंडलाकार वॉल्यूट्स की उच्च पारगम्यता का संयोजन, जिससे वे निर्माताओं के बीच तेजी से लोकप्रिय हो जाते हैं।

निष्कर्ष

संक्षेप में, किसी भी शृंखलासीवेज पंपयह अनिवार्य रूप से एक विशिष्ट प्ररित करनेवाला प्रकार और एक दबाव कक्ष डिजाइन का एक संयोजन है, जो परिवहन माध्यम और स्थापना आवश्यकताओं के अनुरूप है। जब तक प्ररित करनेवाला और दबाव कक्ष का इष्टतम मिलान होता है, पंप के विभिन्न प्रदर्शन संकेतकों की गारंटी दी जा सकती है। बेशक, अन्य घटकों के डिजाइन और निर्माण को भी नजरअंदाज नहीं किया जाना चाहिए।
