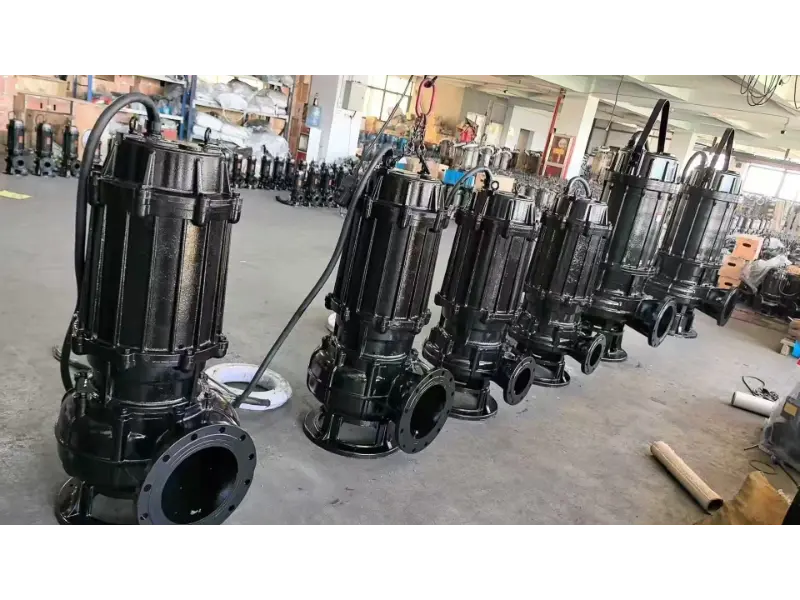

​नॉन-क्लॉग सीवेज पंप परिचय

सीवेज पंप: प्रकार और मुख्य घटक

सीवेज पंप एक प्रकार के नॉन-क्लॉगिंग पंप हैं और विभिन्न रूपों में आते हैं, जैसे सबमर्सिबल और ड्राई प्रकार। शुष्क प्रकारों में कैम रोटर शामिल हैसीवेज पंप, मुख्य रूप से नगर निगम के अपशिष्ट जल को पहुंचाने के लिए उपयोग किया जाता है। संप्रेषित माध्यम का तापमान आमतौर पर 80°C से अधिक नहीं होता है। चूँकि माध्यम में अक्सर रेशेदार सामग्री होती है जो उलझ जाती है, इन पंपों के प्रवाह मार्ग के अवरुद्ध होने का खतरा होता है। इसलिए, रुकावट प्रतिरोध और विश्वसनीयता सीवेज पंप की गुणवत्ता निर्धारित करने वाले महत्वपूर्ण कारक हैं।

अन्य पंपों की तरह, प्ररित करनेवाला और कुंडलित आवरण (या विसारक) एक के दो मुख्य घटक हैंसीवेज पम्प. उनका प्रदर्शन मूल रूप से पंप की समग्र क्षमता को निर्धारित करता है। पंप का क्लॉग प्रतिरोध और घर्षण प्रतिरोध मुख्य रूप से इन दो घटकों द्वारा सुनिश्चित किया जाता है। आइए उन्हें तोड़ें:

प्ररित करनेवाला संरचनात्मक प्रकार:

इम्पेलर डिज़ाइन को मुख्य रूप से चार प्रकारों में वर्गीकृत किया गया है: वेन प्रकार (खुला और बंद), भंवर प्रकार, चैनल प्रकार (सिंगल-चैनल और डबल-चैनल सहित), और स्क्रू सेंट्रीफ्यूगल प्रकार।

खुला और अर्ध-खुला प्ररित करनेवाला:इन्हें बनाना आसान है. यदि प्ररित करनेवाला के अंदर रुकावट होती है, तो उन्हें साफ करना और रखरखाव करना अपेक्षाकृत आसान होता है। हालांकि, लंबे समय तक संचालन के दौरान, कणों से घर्षण वेन्स और वॉल्यूट आवरण की भीतरी दीवार के बीच के अंतर को बढ़ा सकता है, जिससे दक्षता कम हो सकती है। यह बढ़ा हुआ अंतर वैनों में दबाव वितरण को भी बाधित करता है और मार्ग में प्रवाह पैटर्न को अस्थिर करता है, जिससे पंप कंपन होता है। यह प्रकार बड़े ठोस या लंबे फाइबर वाले मीडिया को संभालने के लिए उपयुक्त नहीं है। प्रदर्शन के संदर्भ में, इसकी दक्षता कम है, जो एक मानक बंद प्ररित करनेवाला की अधिकतम 92% तक ही पहुंचती है। इसका शीर्ष वक्र अपेक्षाकृत सपाट है।

भंवर प्ररित करनेवाला:इस डिज़ाइन का उपयोग करने वाले पंपों में, प्ररित करनेवाला आंशिक रूप से या पूरी तरह से वॉल्यूट आवरण के मुख्य प्रवाह मार्ग से हटा दिया जाता है। यह इसे उत्कृष्ट नॉन-क्लॉगिंग प्रदर्शन और बड़े ठोस और लंबे फाइबर को पारित करने की मजबूत क्षमता प्रदान करता है। ऑपरेशन के दौरान, निलंबित कण या लंबे फाइबर सीधे प्ररित करनेवाला वैन से संपर्क नहीं करते हैं। इसके परिणामस्वरूप वेन्स पर न्यूनतम घिसाव होता है, और घर्षण के कारण गैप बढ़ने का कोई मुद्दा नहीं होता है, इसलिए दीर्घकालिक उपयोग के दौरान दक्षता में गंभीर गिरावट नहीं होती है। इस प्ररित करनेवाला वाले पंप बड़े ठोस और लंबे फाइबर वाले मीडिया को पहुंचाने के लिए उपयुक्त हैं। प्रदर्शन के लिहाज से, इसकी दक्षता कम है, मानक बंद प्ररित करनेवाला का केवल लगभग 70%, और इसका शीर्ष वक्र अपेक्षाकृत सपाट है।

बंद प्ररित करनेवाला:यह प्रकार आम तौर पर उच्च दक्षता प्रदान करता है और दीर्घकालिक संचालन पर स्थिर प्रदर्शन बनाए रखता है। बंद इम्पेलर्स का उपयोग करने वाले पंप कम अक्षीय जोर का अनुभव करते हैं। सहायक वैन को आगे और पीछे दोनों कफन पर जोड़ा जा सकता है। फ्रंट कफन सहायक वैन प्ररित करनेवाला इनलेट पर भंवर हानि को कम करने और कणों द्वारा घिसाव रिंग पर पहनने में मदद करते हैं। बैक कफ़न सहायक वैन न केवल अक्षीय जोर को संतुलित करने में मदद करती है, बल्कि निलंबित कणों को यांत्रिक सील कक्ष में प्रवेश करने से भी रोकती है, इस प्रकार सील की रक्षा करती है। हालाँकि, इस प्रकार का नॉन-क्लॉगिंग प्रदर्शन खराब है, उलझने का खतरा है, और बड़े ठोस या लंबे फाइबर वाले कच्चे अपशिष्ट जल को ले जाने के लिए उपयुक्त नहीं है।

चैनल प्ररित करनेवाला:यह एक ब्लेड रहित प्ररित करनेवाला है जहां प्रवाह मार्ग इनलेट से आउटलेट तक एक घुमावदार चैनल है। यह इसे बड़े ठोस पदार्थों और लंबे रेशों के साथ मीडिया को संप्रेषित करने के लिए उपयुक्त बनाता है, जो अच्छा क्लॉग प्रतिरोध प्रदान करता है। प्रदर्शन के लिहाज से, इसकी दक्षता उच्च है और एक मानक बंद प्ररित करनेवाला के बराबर है। हालाँकि, इस प्ररित करनेवाला प्रकार का उपयोग करने वाले पंपों में एक तेज सिर वक्र होता है। पावर वक्र अपेक्षाकृत स्थिर है, जिससे मोटर ओवरलोड का खतरा कम हो जाता है। इसका गुहिकायन प्रदर्शन एक मानक बंद प्ररित करनेवाला से कमतर है, जो इसे दबाव वाले इनलेट वाले पंपों के लिए विशेष रूप से उपयुक्त बनाता है।

पेंच केन्द्रापसारक प्ररित करनेवाला:इस प्ररित करनेवाला के वेन मुड़े हुए सर्पिल ब्लेड हैं जो शंक्वाकार हब पर सक्शन पक्ष से अक्षीय रूप से फैले हुए हैं। इस प्ररित करनेवाला के साथ पंप सकारात्मक विस्थापन और केन्द्रापसारक पंप की विशेषताओं को जोड़ते हैं। जैसे ही निलंबित कण प्रवाहित होते हैं, वे पंप के किसी भी हिस्से को प्रभावित नहीं करते हैं, जिसके परिणामस्वरूप पंप और संप्रेषित माध्यम दोनों को कम नुकसान होता है। पेंच की प्रेरक क्रिया के कारण, इसमें निलंबित ठोस पदार्थों को पार करने की मजबूत क्षमता होती है। इसलिए, इस प्ररित करनेवाला वाले पंप बड़े ठोस, लंबे फाइबर और उच्च सांद्रता वाले मीडिया के लिए उपयुक्त हैं। वे विशेष रूप से लाभप्रद हैं जहां संप्रेषित माध्यम को न्यूनतम क्षति महत्वपूर्ण है। प्रदर्शन के लिहाज से, इन पंपों में एक तीव्र हेड वक्र और अपेक्षाकृत सपाट पावर वक्र होता है।

वॉल्यूट केसिंग/डिफ्यूज़र:

सबसे आम प्रकार का वॉल्यूट आवरण का उपयोग किया जाता हैसीवेज पंपसर्पिल कुंडलित वक्र है. गीले-इंस्टालेशन सबमर्सिबल पंपों के लिए, रेडियल डिफ्यूज़र या चैनल डिफ्यूज़र को अक्सर चुना जाता है। सर्पिल वॉल्यूट तीन मुख्य प्रकारों में आते हैं: वॉल्यूट (सर्पिल) प्रकार, कुंडलाकार प्रकार, और अर्ध-वॉल्यूट (मध्यवर्ती) प्रकार। सीवेज पंपों में वास्तविक सर्पिल वॉल्यूट का उपयोग शायद ही कभी किया जाता है। अपनी सरल संरचना और निर्माण में आसानी के कारण वलयाकार कुंडलित कण छोटे सीवेज पंपों में अधिक आम है। हालाँकि, अर्ध-वॉल्यूट प्रकार की शुरूआत के साथ, कुंडलाकार प्रकार का उपयोग धीरे-धीरे कम हो रहा है। ऐसा इसलिए है क्योंकि सेमी-वॉल्यूट प्रकार सर्पिल प्रकार की उच्च दक्षता को कुंडलाकार प्रकार की उच्च-मार्ग क्षमता के साथ जोड़ता है, जिससे यह निर्माताओं के बीच तेजी से लोकप्रिय हो जाता है।

संक्षेप में, कोई भी सीवेज पंप श्रृंखला अनिवार्य रूप से विभिन्न प्ररित करनेवाला प्रकारों और विभिन्न वॉल्यूट/डिफ्यूज़र प्रकारों का एक संयोजन है। जब तक प्ररित करनेवाला और वॉल्यूट/डिफ्यूज़र अनुप्रयोग आवश्यकताओं से अच्छी तरह मेल खाते हैं, पंप का समग्र प्रदर्शन कार्य के अनुरूप रहेगा।
