सीवेज पंप के बारे में मुख्य ज्ञान

सीवेज पंपगैर-क्लॉग पंपों की श्रेणी में आते हैं और विभिन्न प्रकारों में आते हैं, मुख्य रूप से सबमर्सिबल और शुष्क-स्थापित मॉडल। वर्तमान में, सबसे आम सबमर्सिबल प्रकार WQ श्रृंखला सबमर्सिबल सीवेज पंप है, जबकि विशिष्ट शुष्क-इंस्टॉल किए गए लोगों में W श्रृंखला क्षैतिज सीवेज पंप और WL श्रृंखला ऊर्ध्वाधर सीवेज पंप शामिल हैं।

इन पंपों का उपयोग मुख्य रूप से नगरपालिका सीवेज, खाद, या तरल पदार्थों को ठोस कणों जैसे कि फाइबर और पेपर स्क्रैप परिवहन के लिए किया जाता है। आम तौर पर, संप्रेषित माध्यम का तापमान 50 ° C से अधिक नहीं होना चाहिए। सीवेज पंपों के साथ एक बड़ी चुनौती यह है कि व्यक्त किए गए माध्यम में अक्सर रेशेदार पदार्थ होते हैं जो एक साथ उलझते हैं या टकराते हैं। यह पंप के प्रवाह मार्ग को रुकावटों के लिए प्रवण बनाता है - एक बार अवरुद्ध होने के बाद, पंप सामान्य रूप से संचालित करने में विफल हो जाएगा, और गंभीर मामलों में, मोटर जल सकता है। इस तरह के मुद्दों से खराब सीवेज डिस्चार्ज होते हैं, जो शहरी जीवन को बाधित करता है और पर्यावरण संरक्षण को नुकसान पहुंचाता है। इसलिए, सीवेज पंप की गुणवत्ता का मूल्यांकन करने में क्लॉग प्रतिरोध और विश्वसनीयता महत्वपूर्ण कारक हैं।

अन्य प्रकार के पंपों की तरह, सीवेज पंपों में दो मुख्य घटक होते हैं: प्ररित करनेवाला और वोल्यूट। इन दो भागों का प्रदर्शन सीधे पंप के समग्र प्रदर्शन को निर्धारित करता है। विशेष रूप से, क्लॉग प्रतिरोध, दक्षता, गुहिकायन प्रतिरोध, और एक सीवेज पंप के पहनने के प्रतिरोध को मुख्य रूप से इम्पेलर और वोल्यूट द्वारा गारंटी दी जाती है। नीचे प्रत्येक घटक का एक विस्तृत टूटना है:

1। प्ररित करनेवाला संरचनाएं

सीवेज पंपों के लिए इम्पेलर्स को मुख्य रूप से चार प्रकारों में वर्गीकृत किया जाता है: वेन-टाइप (ओपन-सेमी-ओपन या बंद), भंवर-प्रकार, चैनल-प्रकार (सिंगल-चैनल और डबल-चैनल सहित), और स्क्रू-सेंट्रीफ्यूगल प्रकार।

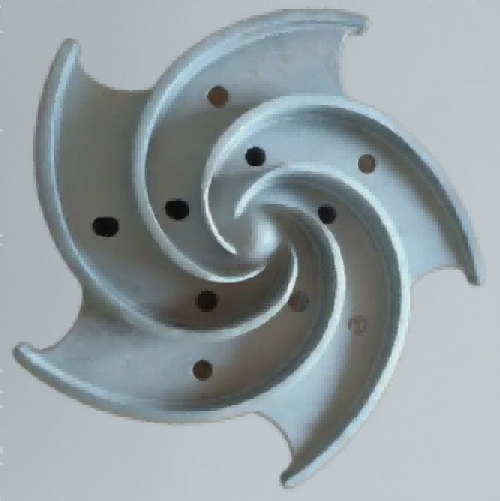

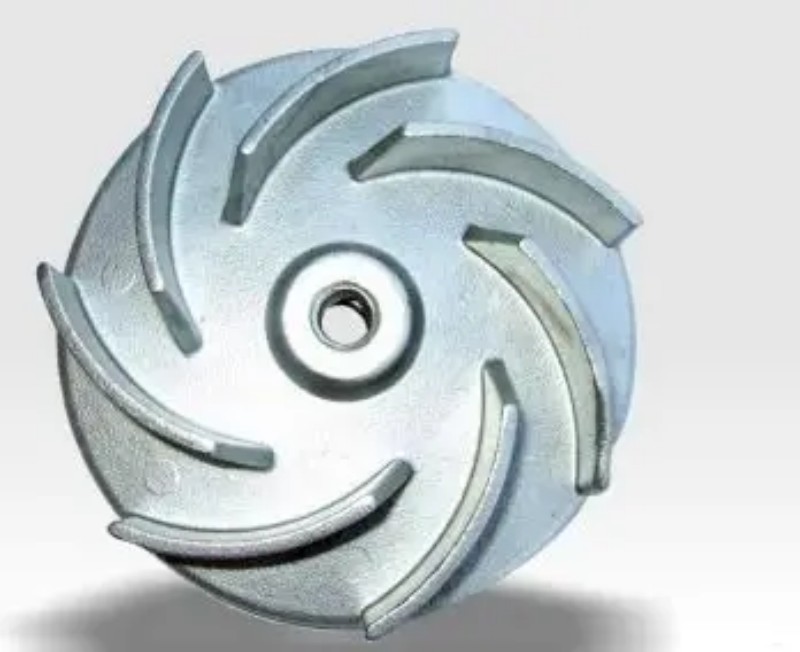

● ओपन/सेमी-ओपन वेन इम्पेलर्स: इन इम्पेलर्स का निर्माण करना आसान है। यदि प्ररित करनेवाला के अंदर एक रुकावट होती है, तो सफाई और रखरखाव जल्दी से किया जा सकता है। हालांकि, दीर्घकालिक संचालन के दौरान, अपघर्षक कण वैन और वोल्यूट की आंतरिक दीवार के बीच की खाई को चौड़ा करेंगे, जिससे कम दक्षता हो जाएगी। यह चौड़ा अंतर भी वैन पर दबाव अंतर वितरण को बाधित करता है, जिससे पंप पर महत्वपूर्ण भंवर नुकसान होता है और अक्षीय बल में वृद्धि होती है। इसके अतिरिक्त, मार्ग में द्रव प्रवाह की स्थिरता से समझौता किया जाता है, जिसके परिणामस्वरूप पंप कंपन होता है। ओपन/सेमी-ओपन इम्पेलर बड़े कणों या लंबे फाइबर के साथ मीडिया को व्यक्त करने के लिए उपयुक्त नहीं हैं। प्रदर्शन के संदर्भ में, उनकी दक्षता अपेक्षाकृत कम है - मानक बंद impellers के लगभग 92% पर मैक्स करना - और उनका सिर वक्र अपेक्षाकृत सपाट है।

● भंवर impellers: इस प्रकार के प्ररित करनेवाला से सुसज्जित पंपों के लिए, प्ररित करनेवाला आंशिक रूप से या पूरी तरह से वॉल्यूट के प्रवाह मार्ग से अलग होता है। यह डिज़ाइन उत्कृष्ट क्लॉग प्रतिरोध सुनिश्चित करता है, जिससे पंप बड़े कणों और लंबे फाइबर को प्रभावी ढंग से संभालने की अनुमति देता है। वोल्यूट के अंदर, कण प्ररित करनेवाला के रोटेशन द्वारा उत्पन्न एडी धाराओं के धक्का के नीचे चलते हैं। निलंबित कण अपने दम पर ऊर्जा उत्पन्न नहीं करते हैं, लेकिन मार्ग में द्रव के साथ ऊर्जा का आदान -प्रदान करते हैं। प्रवाह के दौरान, निलंबित कण या लंबे फाइबर वैन के संपर्क में नहीं आते हैं, इसलिए वेन वियर न्यूनतम है, और घर्षण के कारण कोई अंतर चौड़ीकरण नहीं है। इसका मतलब है कि पंप की दक्षता दीर्घकालिक उपयोग पर काफी गिरावट नहीं होगी। भंवर प्ररित करनेवाला पंप बड़े कणों और लंबे फाइबर के साथ मीडिया को व्यक्त करने के लिए आदर्श हैं। हालांकि, उनकी दक्षता अपेक्षाकृत कम है - केवल 70% मानक बंद impellers - और उनका प्रदर्शन वक्र सपाट है।

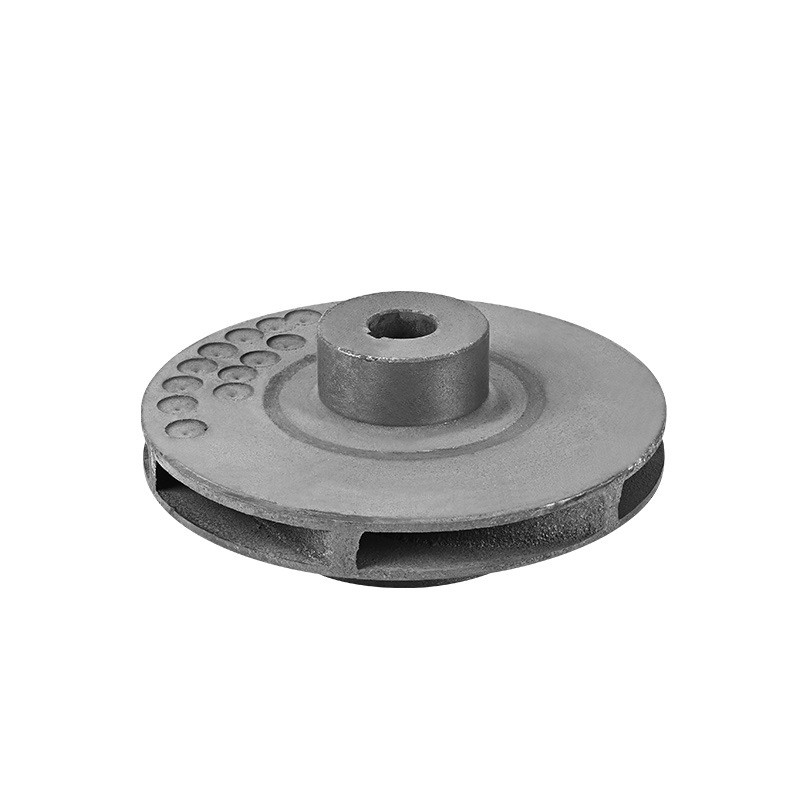

● बंद impellers: बंद impellers उच्च दक्षता प्रदान करते हैं और दीर्घकालिक संचालन के दौरान स्थिर प्रदर्शन बनाए रखते हैं। बंद इम्पेलरों वाले पंप में छोटे अक्षीय बल होते हैं, और सहायक वैन को सामने और पीछे के कवर पर स्थापित किया जा सकता है। फ्रंट कवर पर सहायक वैन इम्पेलर इनलेट पर भंवर घाटे को कम करते हैं और सील रिंग पर कण पहनने को कम करते हैं। पीछे के कवर पर वे न केवल अक्षीय बल को संतुलित करते हैं, बल्कि निलंबित कणों को यांत्रिक सील कक्ष में प्रवेश करने से भी रोकते हैं, यांत्रिक सील की रक्षा करते हैं। बंद impellers का मुख्य दोष खराब क्लॉग प्रतिरोध है - वे आसानी से फाइबर से उलझ जाते हैं और बड़े कणों (या लंबे फाइबर) वाले अनुपचारित सीवेज को व्यक्त करने के लिए उपयुक्त नहीं हैं।

● चैनल इम्पेलर्स: इन इम्पेलरों के पास कोई पारंपरिक वैन नहीं है; इसके बजाय, वे एक घुमावदार प्रवाह मार्ग की सुविधा देते हैं जो इनलेट से आउटलेट तक चलता है। यह डिज़ाइन उन्हें बड़े कणों और लंबे फाइबर के साथ मीडिया को व्यक्त करने के लिए आदर्श बनाता है, क्योंकि वे मजबूत क्लॉग प्रतिरोध प्रदान करते हैं। प्रदर्शन के संदर्भ में, उनकी दक्षता मानक बंद impellers की तुलना में है। हालांकि, चैनल इम्पेलर्स वाले पंपों में एक स्टेटर हेड वक्र और एक स्थिर पावर वक्र होता है, जो ओवर-पावर मुद्दों को रोकता है। उस ने कहा, उनके गुहिकायन प्रतिरोध को बंद इम्पेलरों के रूप में अच्छा नहीं है, इसलिए वे विशेष रूप से दबाव वाले इनलेट्स के साथ पंपों के लिए उपयुक्त हैं।

● स्क्रू-सेंट्रीफ्यूगल इम्पेलर्स: इन इम्पेलरों ने सर्पिल वैन को घुमाया है जो एक शंक्वाकार हब पर सक्शन पोर्ट से अक्षीय रूप से विस्तारित होते हैं। इस प्ररित करनेवाला प्रकार के साथ पंप एक सकारात्मक विस्थापन पंप और एक केन्द्रापसारक पंप के कार्यों को जोड़ते हैं। जब निलंबित कण वैन से होकर गुजरते हैं, तो वे पंप के किसी भी आंतरिक भागों से टकरा नहीं जाते हैं, जिससे अवगत माध्यम को न्यूनतम क्षति सुनिश्चित होती है। सर्पिल डिजाइन भी निलंबित कणों के पारित होने को बढ़ाता है, जिससे ये पंप बड़े कणों, लंबे फाइबर या उच्च सांद्रता के साथ मीडिया को व्यक्त करने के लिए उपयुक्त होते हैं। वे उन परिदृश्यों में उत्कृष्टता प्राप्त करते हैं जहां व्यक्त किए गए माध्यम को नुकसान को कम करना एक सख्त आवश्यकता है। प्रदर्शन के संदर्भ में, इन पंपों में हेड वक्र और एक फ्लैट पावर वक्र है।

2। वॉल्यूट (दबाव कक्ष)

सीवेज पंपों में उपयोग किया जाने वाला सबसे आम वोल्यूट प्रकार वॉल्यूट आवरण है। अंतर्निहित सबमर्सिबल पंपों के लिए, रेडियल डिफ्यूज़र या चैनल-प्रकार के डिफ्यूज़र को अक्सर पसंद किया जाता है। वॉल्यूट केसिंग तीन डिजाइनों में आते हैं: सर्पिल, कुंडलाकार और मध्यवर्ती (अर्ध-सर्पिल)।

● सर्पिल वोल्यूट: इनका उपयोग शायद ही कभी सीवेज पंपों में किया जाता है जो उनकी जटिल संरचना और अशुद्धियों को फंसाने की प्रवृत्ति के कारण होता है।

● कुंडलाकार वोल्यूट: एक सरल संरचना और आसान विनिर्माण प्रक्रिया के साथ, कुंडलाकार वोल्यूट एक बार व्यापक रूप से छोटे में उपयोग किए गए थेसीवेज पंप। हालांकि, मध्यवर्ती वोल्यूट की शुरुआत के बाद से उनकी आवेदन सीमा धीरे -धीरे सिकुड़ गई है।

● इंटरमीडिएट (सेमी-स्पिरल) वोल्यूट: ये वॉल्यूट सर्पिल वोल्यूट की उच्च दक्षता और कुंडलाकार वोल्यूट की मजबूत पारगम्यता (क्लॉग प्रतिरोध) को जोड़ते हैं। नतीजतन, उन्होंने निर्माताओं से बढ़ते हुए ध्यान आकर्षित किया है।

निष्कर्ष

संक्षेप में, सीवेज पंपों की कोई भी श्रृंखला अलग -अलग प्ररित करनेवाला प्रकारों और वोल्यूट डिजाइनों का एक संयोजन है, जो कि मध्यम और स्थापना स्थितियों की आवश्यकताओं को पूरा करने के लिए तैयार है। जब तक इम्पेलर और वोल्यूट का बेहतर मिलान किया जाता है, तब तक पंप का समग्र प्रदर्शन - जिसमें क्लॉग प्रतिरोध, दक्षता और विश्वसनीयता शामिल है - की गारंटी होगी।
