सटीक औद्योगिक द्रव खुराक के लिए मैकेनिकल डायाफ्राम मीटरिंग पंप एक स्मार्ट विकल्प क्यों है?

अमूर्त: A मैकेनिकल डायाफ्राम मीटरिंग पंपमांग वाले औद्योगिक वातावरण में नियंत्रित, दोहराए जाने योग्य द्रव खुराक के लिए डिज़ाइन किया गया है।मुकुट20 से अधिक वर्षों के पंप निर्माण अनुभव के साथ इस पंप का निर्माण करता है, जो समायोज्य प्रवाह नियंत्रण, संक्षारण प्रतिरोधी सामग्री विकल्प, हाइड्रोलिक अंत में स्थैतिक सीलिंग और प्रवाह स्थिरता प्रदान करता है जिसे 1% के भीतर नियंत्रित किया जा सकता है। जल उपचार, पर्यावरण संरक्षण, फार्मास्यूटिकल्स, पेपरमेकिंग, नई सामग्री और रासायनिक हैंडलिंग तक फैले अनुप्रयोगों के साथ, यह तकनीक सटीकता, स्थायित्व, सुरक्षा और लागत दक्षता का व्यावहारिक संतुलन प्रदान करती है।

विषयसूची

• मैकेनिकल डायाफ्राम मीटरिंग पंप क्या है?
• मैकेनिकल डायाफ्राम मीटरिंग पंप कैसे काम करता है?
• मुख्य विशेषताएं क्या हैं?
• मुख्य तकनीकी पैरामीटर क्या हैं?
• इसका उपयोग कहाँ किया जाता है?
• आपको सही पंप का चयन कैसे करना चाहिए?
• आपको रखरखाव और सुरक्षा के बारे में क्या पता होना चाहिए?
• अक्सर पूछे जाने वाले प्रश्न
• निष्कर्ष

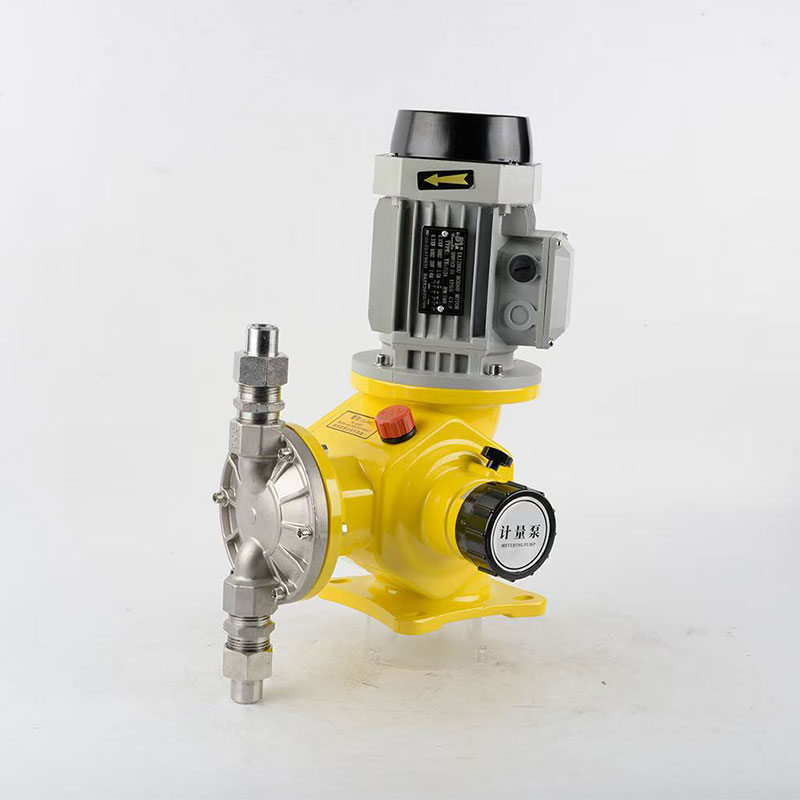

मैकेनिकल डायाफ्राम मीटरिंग पंप क्या है?

मैकेनिकल डायाफ्राम मीटरिंग पंप एक सकारात्मक-विस्थापन खुराक पंप है जो डायाफ्राम को चलाने और तरल की नियंत्रित मात्रा को स्थानांतरित करने के लिए यांत्रिक बल का उपयोग करता है। पारंपरिक केन्द्रापसारक पंपों के विपरीत, जो मुख्य रूप से निरंतर द्रव परिसंचरण के लिए डिज़ाइन किए गए हैं, मीटरिंग पंपों को उन अनुप्रयोगों के लिए नियंत्रित प्रवाह प्रदान करने के लिए इंजीनियर किया जाता है जहां खुराक स्थिरता मायने रखती है।

क्राउन्स द्वारा प्रदान की गई उत्पाद जानकारी के अनुसार, इसका यांत्रिक डायाफ्राम मीटरिंग पंप एक विलक्षण यांत्रिक तंत्र का उपयोग करता है और मैनुअल और स्वचालित प्रवाह नियंत्रण दोनों का समर्थन करता है। प्रवाह को 0-100% से समायोजित किया जा सकता है, जबकि आवृत्ति रूपांतरण का उपयोग स्वचालित नियंत्रण के लिए किया जा सकता है।

पंप आमतौर पर ठोस कणों के बिना तरल पदार्थों के लिए उपयुक्त है और लगभग 0.3-2000 mm²/s की चिपचिपाहट सीमा और -15°C से 85°C तक तापमान को संभाल सकता है। इसका हाइड्रोलिक अंत रिसाव को कम करने के लिए एक स्थैतिक सीलिंग अवधारणा का उपयोग करता है, जबकि विभिन्न रासायनिक वातावरणों के लिए कई पंप-हेड सामग्री उपलब्ध हैं।

मूल्यांकन करने वाले खरीदारों के लिएमैकेनिकल डायाफ्राम मीटरिंग पंप, ये विशेषताएं प्रौद्योगिकी को विशेष रूप से आकर्षक बनाती हैं जहां स्थिर खुराक, रासायनिक अनुकूलता और प्रबंधनीय परिचालन लागत महत्वपूर्ण हैं।

मैकेनिकल डायाफ्राम मीटरिंग पंप कैसे काम करता है?

संचालन सिद्धांत अपेक्षाकृत सीधा है. एक यांत्रिक ड्राइव घूर्णी गति को प्रत्यागामी डायाफ्राम गति में परिवर्तित करती है। सक्शन स्ट्रोक के दौरान, डायाफ्राम पीछे की ओर बढ़ता है और एक दबाव अंतर पैदा करता है जो तरल को पंपिंग कक्ष में खींचता है। डिस्चार्ज स्ट्रोक के दौरान, डायाफ्राम आगे बढ़ता है और तरल को डिस्चार्ज लाइन की ओर धकेलता है।

चेक वाल्व वांछित प्रवाह दिशा बनाए रखने में मदद करते हैं। डायाफ्राम की गति को नियंत्रित करके, ऑपरेटर प्रत्येक चक्र के दौरान वितरित तरल की मात्रा को नियंत्रित कर सकते हैं।

• सक्शन स्ट्रोक:डायाफ्राम पीछे हटता है और प्रक्रिया द्रव को कक्ष में खींचता है।
• डिस्चार्ज स्ट्रोक:डायाफ्राम आगे बढ़ता है और तरल को आउटलेट की ओर धकेलता है।
• प्रवाह समायोजन:पंप आउटपुट को 0-100% रेंज में समायोजित किया जा सकता है।
• स्वचालित नियंत्रण:आवृत्ति रूपांतरण का उपयोग स्वचालित प्रवाह विनियमन के लिए किया जा सकता है।
• एकांत:डायाफ्राम प्रक्रिया तरल को यांत्रिक ड्राइव घटकों से अलग करता है।

यह प्रत्यक्ष यांत्रिक संरचना अपेक्षाकृत सरल पंप डिज़ाइन में योगदान देती है और रखरखाव जटिलता को कम करने में मदद करती है। क्राउन 0.47 से 6000 एल/एच तक प्रवाह दर निर्दिष्ट करता है, मॉडल के आधार पर अधिकतम कामकाजी दबाव वैकल्पिक रूप से 1.2 एमपीए तक पहुंचता है।

मुख्य विशेषताएं क्या हैं?

औद्योगिक खुराक उपकरण को सटीकता, स्थायित्व, रासायनिक प्रतिरोध और परिचालन लागत को संतुलित करना चाहिए। मैकेनिकल डायाफ्राम मीटरिंग पंप कई इंजीनियरिंग सुविधाओं के माध्यम से इन आवश्यकताओं को पूरा करता है।

1. विस्तृत प्रवाह समायोजन रेंज

पंप को 0-100% तक समायोजित किया जा सकता है, जिससे उपयोगकर्ता बदलती प्रक्रिया आवश्यकताओं के अनुसार खुराक को विनियमित कर सकते हैं। यह उन प्रणालियों के लिए उपयोगी है जिनमें रासायनिक मांग पूरे उत्पादन चक्र में भिन्न होती है।

2. स्थिर मीटरिंग प्रदर्शन

क्राउन लागू उत्पाद कॉन्फ़िगरेशन के लिए 1% के भीतर प्रवाह स्थिरता सटीकता निर्दिष्ट करता है। ऐसी पुनरावृत्ति तब मूल्यवान होती है जब अत्यधिक या अपर्याप्त खुराक उपचार दक्षता, उत्पाद की गुणवत्ता या प्रक्रिया स्थिरता को प्रभावित कर सकती है।

3. एकाधिक सामग्री विकल्प

प्रक्रिया द्रव के आधार पर, पंप हेड को पीवीसी, पीटीएफई, 304 स्टेनलेस स्टील, या 316 एल स्टेनलेस स्टील के साथ कॉन्फ़िगर किया जा सकता है। सामग्री का चयन हमेशा केवल कीमत के बजाय वास्तविक रासायनिक अनुकूलता और परिचालन स्थितियों पर आधारित होना चाहिए।

4. प्रबलित डायाफ्राम निर्माण

डायाफ्राम एक बहुपरत मिश्रित संरचना का उपयोग करता है जिसमें टेफ्लॉन एसिड-प्रतिरोधी फिल्म, ईपीडीएम रबर, एक एसयूएस304 सहायक कोर, प्रबलित नायलॉन फाइबर और एक अतिरिक्त ईपीडीएम परत शामिल होती है। इस निर्माण का उद्देश्य संक्षारण प्रतिरोध में सुधार करना और डायाफ्राम सेवा जीवन का विस्तार करना है।

5. कॉम्पैक्ट और लागत-कुशल डिज़ाइन

पंप एक कास्ट-एल्यूमीनियम आवास का उपयोग करता है जो समग्र वजन को अपेक्षाकृत कम रखते हुए गर्मी अपव्यय के लिए डिज़ाइन किया गया है। इसकी यांत्रिक संरचना कम दबाव वाले जल उपचार और रासायनिक खुराक अनुप्रयोगों के लिए लागत प्रभावी दृष्टिकोण का भी समर्थन करती है।

मुख्य तकनीकी पैरामीटर क्या हैं?

डोजिंग पंप खरीदने से पहले, इंजीनियरों को प्रवाह क्षमता, दबाव, चिपचिपाहट, तापमान, सक्शन लिफ्ट, सामग्री और नियंत्रण आवश्यकताओं की तुलना करनी चाहिए। निम्नलिखित तालिका क्राउन मैकेनिकल डायाफ्राम मीटरिंग पंप के लिए प्रकाशित प्रमुख विशिष्टताओं का सारांश प्रस्तुत करती है।

इसका उपयोग कहाँ किया जाता है?

नियंत्रित खुराक, संक्षारण प्रतिरोधी सामग्री और लचीले प्रवाह समायोजन का संयोजन इस पंप को विभिन्न प्रकार की औद्योगिक प्रक्रियाओं के लिए उपयुक्त बनाता है।

• जल एवं अपशिष्ट जल उपचार:उपचार और प्रक्रिया नियंत्रण के लिए रासायनिक खुराक।
• पर्यावरण संरक्षण:पर्यावरणीय प्रणालियों में उपचार रसायनों का नियंत्रित इंजेक्शन।
• औषधि निर्माण:जहां दोहराव महत्वपूर्ण है वहां प्रक्रिया तरल पदार्थों का सटीक जोड़।
• कागज़ बनाना:उत्पादन प्रक्रियाओं के दौरान मीटरयुक्त रासायनिक जोड़।
• नव-भौतिक उद्योग:प्रक्रिया रसायनों का नियंत्रित स्थानांतरण और खुराक।
• रासायनिक प्रसंस्करण:उपयुक्त सामग्री और डायाफ्राम विन्यास के साथ चयनित संक्षारक या खतरनाक तरल पदार्थों को संभालना।

क्राउन विशेष रूप से लागू उद्योगों के बीच पर्यावरण संरक्षण, जल उपचार, फार्मास्यूटिकल्स, पेपरमेकिंग और नई सामग्रियों की पहचान करता है। कंपनी यह भी नोट करती है कि विशेष विन्यास का उपयोग घोल और खतरनाक रसायनों के लिए किया जा सकता है।

आपको सही पंप का चयन कैसे करना चाहिए?

मैकेनिकल डायाफ्राम मीटरिंग पंप का चयन पंप के बजाय प्रक्रिया से शुरू होना चाहिए। तकनीकी रूप से उपयुक्त मॉडल को तरल, आवश्यक खुराक, परिचालन दबाव, तापमान और नियंत्रण विधि से मेल खाना चाहिए।

1. आवश्यक प्रवाह दर निर्धारित करें.सामान्य, न्यूनतम और अधिकतम खुराक आवश्यकताओं की पहचान करें।
2. डिस्चार्ज दबाव की पुष्टि करें।वास्तविक सिस्टम दबाव पर विश्वसनीय रूप से संचालन करने में सक्षम मॉडल का चयन करें।
3. रासायनिक अनुकूलता की जाँच करें.डायाफ्राम और पंप-हेड सामग्री के साथ तरल की तुलना करें।
4. चिपचिपाहट और तापमान का मूल्यांकन करें.ये गुण पंप के प्रदर्शन को महत्वपूर्ण रूप से प्रभावित कर सकते हैं।
5. सक्शन स्थितियों की जाँच करें.पुष्टि करें कि आवश्यक सक्शन लिफ्ट पंप की क्षमताओं के भीतर है।
6. नियंत्रण विधि चुनें.सरल प्रणालियों के लिए मैन्युअल समायोजन पर्याप्त हो सकता है, जबकि आवृत्ति रूपांतरण स्वचालित नियंत्रण का समर्थन कर सकता है।
7. सुरक्षा आवश्यकताओं पर विचार करें.खतरनाक रसायनों के लिए, अतिरिक्त डायाफ्राम सुरक्षा और निगरानी आवश्यक हो सकती है।

सिस्टम डिजाइनरों के लिए, यह याद रखना विशेष रूप से महत्वपूर्ण है कि प्रकाशित पंप विनिर्देश अंतिम चयन प्रक्रिया का केवल एक हिस्सा है। पाइपिंग विन्यास, वाल्व व्यवस्था, द्रव विशेषताएँ, दबाव में उतार-चढ़ाव और स्थापना स्थितियों का भी मूल्यांकन किया जाना चाहिए।

आपको रखरखाव और सुरक्षा के बारे में क्या पता होना चाहिए?

एक अच्छी तरह से डिज़ाइन किया गया मीटरिंग पंप विश्वसनीय सेवा प्रदान कर सकता है, लेकिन सही स्थापना और रखरखाव आवश्यक है। ऑपरेटरों को वास्तविक परिचालन वातावरण के आधार पर निरीक्षण प्रक्रियाएं स्थापित करनी चाहिए।

• टूट-फूट या रासायनिक क्षति के संकेतों के लिए नियमित रूप से डायाफ्राम का निरीक्षण करें।
• रुकावट, जमाव या असामान्य टूट-फूट के लिए सक्शन और डिस्चार्ज वाल्व की जाँच करें।
• पुष्टि करें कि पाइपिंग कनेक्शन ठीक से सीलबंद रहें।
• प्रवाह अंशांकन को समय-समय पर सत्यापित करें, खासकर जब खुराक सटीकता महत्वपूर्ण हो।
• पंप को उसके निर्दिष्ट दबाव, तापमान, चिपचिपाहट और सक्शन स्थितियों के भीतर रखें।
• प्रक्रिया तरल के साथ संगत सामग्रियों का उपयोग करें।

एक महत्वपूर्ण सुरक्षा विचार यह है कि क्राउन उत्पाद विनिर्देश बताता है कि पंप में सुरक्षा राहत उपकरण शामिल नहीं है। इसलिए संपूर्ण सिस्टम बनाते समय आउटलेट पाइपलाइन में एक सुरक्षा वाल्व स्थापित किया जाना चाहिए।

ज्वलनशील, विस्फोटक, अत्यधिक संक्षारक, विषाक्त, या अन्यथा खतरनाक रसायनों के लिए, क्राउन इंगित करता है कि डायाफ्राम विफलता से जुड़े जोखिमों को कम करने के लिए एक डबल-डायाफ्राम हाइड्रोलिक-एंड कॉन्फ़िगरेशन और डायाफ्राम टूटना अलार्म का चयन किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

1. मैकेनिकल डायाफ्राम मीटरिंग पंप मुख्य रूप से किसके लिए उपयोग किया जाता है?

इसका उपयोग मुख्य रूप से जल उपचार, पर्यावरण संरक्षण, फार्मास्यूटिकल्स, पेपरमेकिंग, नई सामग्री उत्पादन और चयनित रासायनिक प्रक्रियाओं जैसे अनुप्रयोगों में नियंत्रित खुराक और तरल पदार्थ के हस्तांतरण के लिए किया जाता है।

2. मैकेनिकल डायफ्राम मीटरिंग पंप कितना सटीक है?

क्राउन विनिर्देश बताता है कि लागू कॉन्फ़िगरेशन के लिए प्रवाह स्थिरता सटीकता को 1% के भीतर नियंत्रित किया जा सकता है। वास्तविक खुराक प्रदर्शन मॉडल, तरल गुण, दबाव, अंशांकन और स्थापना स्थितियों पर निर्भर करता है।

3. क्या पंप संक्षारक रसायनों को संभाल सकता है?

हां, जब पंप-हेड और डायाफ्राम सामग्री सही ढंग से चुनी गई हो। क्राउन पीवीसी, पीटीएफई, 304 स्टेनलेस स्टील और 316 एल स्टेनलेस स्टील पंप-हेड विकल्प प्रदान करता है, जबकि इसका बहुपरत डायाफ्राम निर्माण संक्षारण प्रतिरोध के लिए डिज़ाइन किया गया है।

4. क्या पंप के संचालन के दौरान प्रवाह दर को समायोजित किया जा सकता है?

हाँ। उत्पाद जानकारी में कहा गया है कि प्रवाह दर को मनमाने ढंग से समायोजित किया जा सकता है या मात्रात्मक रूप से आउटपुट किया जा सकता है, चाहे पंप चल रहा हो या बंद हो, 0-100% रेंज में समायोजन उपलब्ध है।

5. अधिकतम प्रवाह दर क्या है?

चयनित मॉडल और परिचालन स्थितियों के आधार पर प्रकाशित पैरामीटर रेंज 0.47-6000 एल/एच है।

6. क्या पंप में सुरक्षा राहत वाल्व शामिल है?

नहीं, क्राउन के अनुसार, पंप में एक एकीकृत सुरक्षा राहत उपकरण नहीं है, इसलिए सिस्टम डिज़ाइन के हिस्से के रूप में पंप आउटलेट पाइपलाइन में एक सुरक्षा वाल्व स्थापित किया जाना चाहिए।

निष्कर्ष

एक मैकेनिकल डायाफ्राम मीटरिंग पंप नियंत्रणीय खुराक, यांत्रिक सादगी, सामग्री लचीलेपन और लागत दक्षता का एक प्रभावी संयोजन प्रदान करता है। 0.47-6000 एल/एच की प्रकाशित प्रवाह सीमा, 0-100% से समायोज्य आउटपुट, एकाधिक पंप-हेड सामग्री, और रासायनिक अनुप्रयोगों की मांग के लिए वैकल्पिक कॉन्फ़िगरेशन के साथ, यह औद्योगिक तरल पदार्थ-हैंडलिंग आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा कर सकता है। क्राउन्स का पंप निर्माण का 20 से अधिक वर्षों का अनुभव व्यावहारिक मीटरिंग समाधान चाहने वाले ग्राहकों के लिए चीन के निर्माता और आपूर्तिकर्ता के रूप में इसकी स्थिति का समर्थन करता है।

यदि आप जल उपचार, रासायनिक खुराक, फार्मास्युटिकल प्रसंस्करण, पेपरमेकिंग, या किसी अन्य औद्योगिक अनुप्रयोग के लिए मैकेनिकल डायाफ्राम मीटरिंग पंप का मूल्यांकन कर रहे हैं,हमसे संपर्क करेंआपकी आवश्यक प्रवाह दर, दबाव, द्रव विशेषताओं, सामग्री और नियंत्रण आवश्यकताओं पर चर्चा करने के लिए। क्राउन इंजीनियरिंग टीम आपके एप्लिकेशन के लिए उपयुक्त कॉन्फ़िगरेशन की पहचान करने और एक विश्वसनीय खुराक समाधान विकसित करने में आपकी सहायता कर सकती है।
