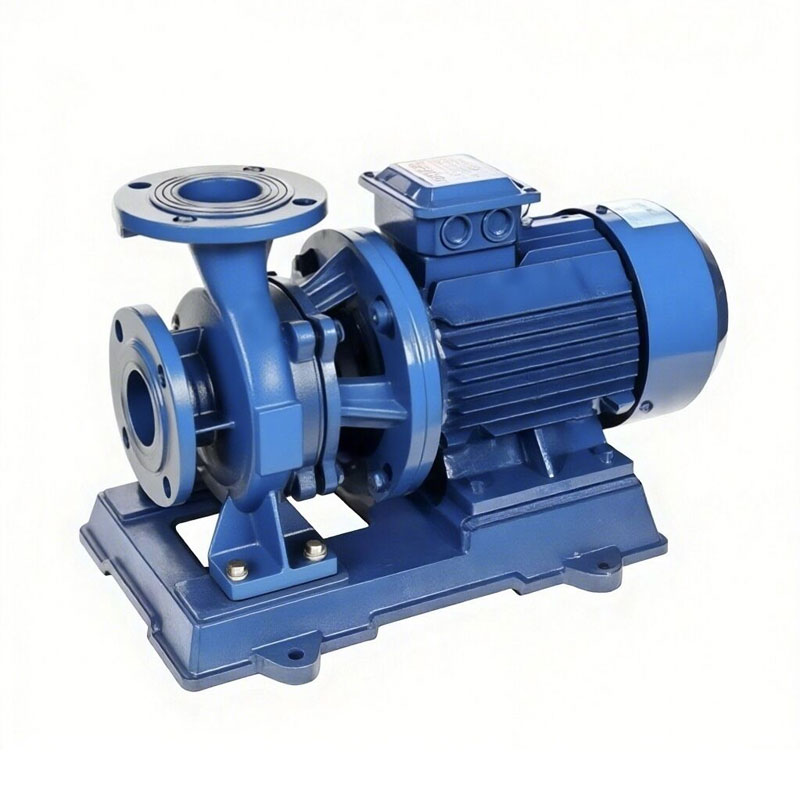

कच्चा लोहा क्षैतिज पाइपलाइन पंप

शंघाई क्राउन पंप मैन्युफैक्चरिंग कंपनी लिमिटेड विभिन्न जल पंपों को डिजाइन करने, उत्पादन करने और बेचने में उत्कृष्ट है। हमारा कच्चा लोहा क्षैतिज पाइपलाइन पंप आईएसओ मानकों को पूरा करता है, जो उच्च प्रदर्शन और विश्वसनीयता सुनिश्चित करता है। यह श्रृंखला मजबूत इंजीनियरिंग प्रदान करती है, जो इसे कुशल और विश्वसनीय जल पंप समाधानों के लिए एक आदर्श विकल्प बनाती है।

जांच भेजें

उत्पाद वर्णन

शंघाई क्राउन पंप मैन्युफैक्चरिंग कंपनी लिमिटेड उच्च गुणवत्ता वाले पानी पंप प्रदान करती है। ISO2858 और JB/T53058-93 मानकों के अनुसार डिज़ाइन किया गया हमारा कच्चा लोहा क्षैतिज पाइपलाइन पंप ISW श्रृंखला पाइप केन्द्रापसारक पंप, ऊर्जा बचाता है और विभिन्न जल आपूर्ति आवश्यकताओं के लिए उपयुक्त साफ पानी और समान तरल पदार्थ स्थानांतरित करता है।

● आईएसडब्ल्यू:औद्योगिक/नगरपालिका उपयोग के लिए 80ºC तक।
● आईआरडब्ल्यू:गर्म पानी के लिए 120ºC तक।
● जीआरडब्ल्यू:उच्च-तापमान अनुप्रयोगों के लिए 240ºC तक।
● आईएचडब्ल्यू:संक्षारक तरल पदार्थों के लिए, -20ºC से 120ºC.

विश्वसनीय जल पंप समाधान के लिए क्राउन पंप पर भरोसा करें।

काम की शर्तें

1. इनलेट दबाव ≤1.0Mpa, या पंप सिस्टम अधिकतम कार्य दबाव ≤1.6Mpa, पंप इनलेट दबाव + पंप हेड≤1.6Mpa, पंप स्थिर दबाव परीक्षण दबाव: 2.5Mpa। पंप सिस्टम का कार्य दबाव 1.6 एमपीए से अधिक है, आपको आदेश में निर्दिष्ट करना होगा।
2. परिवेश का तापमान<40ºC, सापेक्षिक आर्द्रता<95%।
3. मीडिया के ठोस कण की मात्रा 0.1%, कण व्यास <0.2 मिमी से अधिक नहीं होनी चाहिए।

मुख्य विशिष्टता

नमूना	शक्ति		प्रवाह	सिर	पाइप का आकार
नमूना	किलोवाट	अश्वशक्ति	एम3/घंटा	m	इंच	मिमी
40-125	1.1	1.5	6.3	20	1.5	40
40-125ए	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160ए	1.5	2	5.9	28	1.5	40
40-160बी	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200ए	3	4	5.9	44	1.5	40
40-200बी	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250ए	5.5	7.5	5.9	70	1.5	40
40-250बी	4	5.5	5.5	60	1.5	40
40-125(आई)	1.5	2	12.5	20	1.5	40
40-125(आई)ए	1.1	1.5	11	16	1.5	40
40-160(आई)	3	4	12.5	32	1.5	40
40-160(आई)ए	2.2	3	11.7	28	1.5	40
40-200(आई)बी	3	4	10.6	36	1.5	40
40-250(आई)	11	15	12.5	80	1.5	40
40-250(आई)ए	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125ए	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160ए	2.2	3	11.7	28	2	50
50-160बी	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200ए	4	5.5	11.7	44	2	50
50-200बी	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250ए	7.5	10	11.6	70	2	50
50-100(आई)	1.5	2	25	12.5	2	50
50-100(आई)ए	1.1	1.5	22.3	10	2	50
50-125(आई)	3	4	25	20	2	50
50-125(आई)ए	2.2	3	22.3	16	2	50
50-160(आई)	4	5.5	25	32	2	50
50-160(आई)ए	4	5.5	23.4	28	2	50
50-160(आई)बी	3	4	21.6	24	2	50
50-200(आई)	7.5	10	25	50	2	50
50-200(आई)ए	7.5	10	23.5	44	2	50
50-200(आई)बी	5.5	7.5	21.8	38	2	50
50-250(आई)	15	20	25	80	2	50
50-250(आई)ए	11	15	23.4	70	2	50
50-250(आई)बी	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100ए	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125ए	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160ए	4	5.5	23.4	28	2.5	65
65-160बी	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200ए	7.5	10	23.5	44	2.5	65
65-200B	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250ए	11	15	23.4	70	2.5	65
65-250B	11	15	21.6	60	2.5	65
65-315ए	22	30	23.7	113	2.5	65
65-315बी	18.5	25	22.5	101	2.5	65
65-100(आई)	3	4	50	12.5	2.5	65
65-100(आई)ए	2.2	3	44.7	10	2.5	65
65-125(आई)	5.5	7.5	50	20	2.5	65
65-125(आई)ए	4	5.5	45	16	2.5	65
65-160(आई)	7.5	10	50	32	2.5	65
65-160(आई)ए	7.5	10	46.7	28	2.5	65
65-160(आई)बी	5.5	7.5	43.4	24	2.5	65
65-200(आई)	15	20	50	50	2.5	65
65-200(आई)ए	11	15	47	44	2.5	65
65-200(आई)बी	7.5	10	43.3	38	2.5	65
65-250(आई)	22	30	50	80	2.5	65
65-250(आई)ए	18.5	25	46.7	70	2.5	65
65-250(आई)बी	15	20	43.3	60	2.5	65
65-315(आई)ए	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100ए	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125ए	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160ए	7.5	10	46.7	28	3	80
80-160बी	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200ए	11	15	47	44	3	80
80-200B	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250ए	18.5	25	46.7	70	3	80
80-250B	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315ए	30	40	46.5	110	3	80
80-315बी	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350ए	45	60	44.5	142	3	80
80-350बी	37	50	41	135	3	80
80-100(आई)	5.5	7.5	100	12.5	3	80
80-100(आई)ए	4	5.5	89	10	3	80
80-125(आई)	11	15	100	20	3	80
80-125(आई)ए	7.5	10	89	16	3	80
80-160(आई)	15	20	100	32	3	80
80-160(आई)ए	11	15	93.5	28	3	80
80-200(आई)	22	30	100	50	3	80
80-200(आई)ए	18.5	25	93.5	44	3	80
80-200(आई)बी	15	20	87	38	3	80
80-250(आई)	37	50	100	80	3	80
80-250(आई)ए	30	40	93.5	70	3	80
80-250(आई)बी	30	40	87	60	3	80
80-315(आई)	75	100	100	125	3	80
80-315(आई)ए	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100ए	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125ए	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160ए	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200ए	18.5	25	93.5	44	4	100
100-200B	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250ए	30	40	93.5	70	4	100
100-250B	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315ए	55	75	95	113	4	100
100-315बी	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350ए	75	100	88	142	4	100
100-350B	55	75	80	135	4	100
100-100(आई)	11	15	160	12.5	4	100
100-125(आई)	15	20	160	20	4	100
100-125(आई)ए	11	15	140	17	4	100
100-160(आई)	22	30	160	32	4	100
100-160(आई)ए	18.5	25	140	28	4	100
100-200(आई)	37	50	160	50	4	100
100-200(आई)ए	30	40	140	45	4	100
100-200(आई)बी	22	30	100	40	4	100
100-250(आई)	55	75	160	80	4	100
100-250(आई)ए	45	60	140	72	4	100
100-250(आई)बी	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100ए	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125ए	11	15	143	16	5	125
125-160ए	18.5	25	150	28	5	125
125-160बी	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200ए	30	40	150	44	5	125
125-200बी	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160ए	18.5	25	150	28	6	150
150-160बी	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200ए	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250ए	55	75	150	70	6	150
150-250बी	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350ए	90	120	150	142	6	150
150-350बी	75	100	140	135	6	150
150-250(आई)	75	100	200	80	6	150
150-250(आई)ए	55	75	187	70	6	150
150-250(आई)बी	45	60	173	60	6	150
150-315(आई)	110	150	200	125	6	150
150-315(आई)ए	90	120	187	110	6	150
150-315(आई)बी	75	100	173	95	6	150
125-200बी	22	30	138	37.5	5	125
125-250ए	45	60	150	70	5	125
125-250बी	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315ए	75	100	150	110	5	125
125-315बी	75	100	143	100	5	125
125-315सी	55	75	134	88	5	125
150-125ए	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200ए	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250ए	15	20	147	17	6	150
150-250बी	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315ए	22	30	150	28	6	150
150-315बी	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400ए	37	50	187	44	6	150
150-400बी	30	40	174	38	6	150
150-315(बी)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200ए	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250ए	15	20	184.4	17	8	200
200-250B	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315ए	22	30	187	28	8	200
200-315बी	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400ए	37	50	187	44	8	200
200-400B	30	40	174	38	8	200
200-200(आई)	22	30	400	12.5	8	200
200-250(आई)	30	40	400	20	8	200
200-250(आई)ए	22	30	358	16	8	200
200-315(आई)	55	75	400	32	8	200
200-315(आई)ए	45	60	374	28	8	200
200-315(आई)बी	37	50	346	24	8	200
200-400(आई)	75	100	400	50	8	200
200-400(आई)ए	75	100	374	44	8	200
200-400(आई)बी	55	75	346	38	8	200
200-400(आई)सी	45	60	320	32	8	200
250-400	110	150	500	50	10	250

सुविधा और अनुप्रयोग

● क्षैतिज संरचना एक कॉम्पैक्ट डिज़ाइन सुनिश्चित करती है, जिसके लिए न्यूनतम स्थापना स्थान की आवश्यकता होती है और एक चिकना स्वरूप प्रस्तुत होता है।
● इनलेट और आउटलेट डिज़ाइन: इनलेट पोर्ट क्षैतिज है जबकि आउटलेट पोर्ट लंबवत ऊपर की ओर स्थित है, जिससे पाइपिंग लेआउट और इंस्टॉलेशन सरल हो जाता है।
● पंप उच्च सांद्रता के साथ संचालित होता है, स्थिरता और कम शोर प्रदान करता है।
● सिलिकॉन कार्बाइड जैसी पहनने-प्रतिरोधी सामग्री से बनी एक यांत्रिक सील से सुसज्जित, जो विश्वसनीय, रिसाव-मुक्त संचालन सुनिश्चित करती है, सीमेंटेड कार्बाइड की शाफ्ट सील के साथ।
● यह रखरखाव के लिए सुविधाजनक है। पाइप को हटाना आवश्यक नहीं है. रखरखाव के लिए बस पंप कवर नट और मोटर और ट्रांसमिशन घटकों को हटा दें।

कच्चा लोहा क्षैतिज पाइपलाइन पंप ISW ऊर्ध्वाधर पाइपलाइन केन्द्रापसारक पंप समान भौतिक और रासायनिक गुणों के साथ स्वच्छ पानी और अन्य तरल पदार्थों के परिवहन के लिए डिज़ाइन किया गया है। यह निम्नलिखित अनुप्रयोगों के लिए उपयुक्त है:

● औद्योगिक जल आपूर्ति
● शहरी जल आपूर्ति एवं जल निकासी
● ऊंची इमारतों में पानी का दबाव बढ़ाना
● अग्निशमन दबाव बढ़ाना
● उद्यान सिंचाई
● एचवीएसी रेफ्रिजरेशन सर्कुलेशन
● बाथरूम गर्म और ठंडा पानी परिसंचरण दबाव बढ़ाना
● लंबी दूरी का परिवहन
● उपकरण एकीकरण
