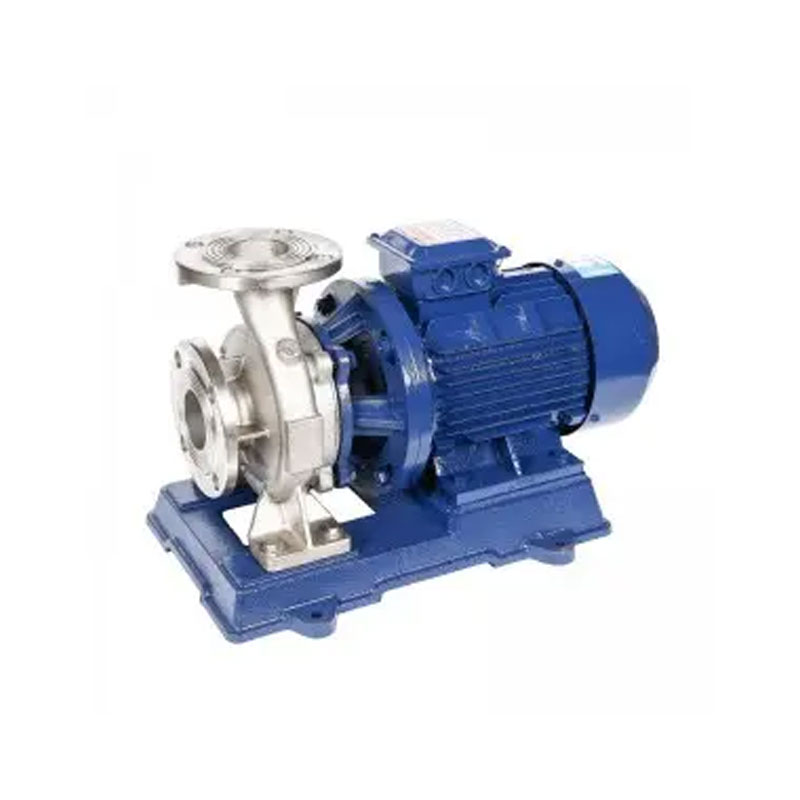

स्टेनलेस स्टील क्षैतिज पाइपलाइन पंप

शंघाई क्राउन पंप मैन्युफैक्चरिंग कंपनी, लिमिटेड उच्च गुणवत्ता वाले पानी पंप समाधानों का एक मान्यता प्राप्त प्रदाता है। हम विभिन्न औद्योगिक अनुप्रयोगों में मजबूत डिजाइन और विश्वसनीय संचालन के लिए जाने जाने वाले कुशल स्टेनलेस स्टील पाइपलाइन पंपों के उत्पादन में विशेषज्ञ हैं। हमारे स्टेनलेस स्टील क्षैतिज पाइपलाइन पंप श्रृंखला कठोर आईएसओ मानकों का अनुपालन करती है, इसे ऊर्जा-कुशल और उच्च-प्रदर्शन पंपिंग समाधान की तलाश करने वाले उपयोगकर्ताओं के लिए एक प्रमुख विकल्प के रूप में स्थिति में है।

जांच भेजें

उत्पाद वर्णन

हमारे IHW स्टेनलेस स्टील क्षैतिज पाइपलाइन पंप श्रृंखला को कई तरल प्रकारों को संभालने के लिए सावधानीपूर्वक इंजीनियर किया जाता है, जो लंबे समय तक चलने वाले प्रदर्शन और न्यूनतम रखरखाव को सुनिश्चित करता है। ISO2858 और JB/T53058-93 मानकों के लिए डिज़ाइन किया गया, IHW श्रृंखला स्पष्ट पानी या समान तरल पदार्थों को स्थानांतरित करने में असाधारण दक्षता प्रदान करती है, जो नगरपालिका, औद्योगिक और संक्षारक वातावरण में अनुप्रयोगों के लिए आदर्श है।

तापमान सीमा विकल्प:

● ISW:80ºC तक सामान्य पानी के हस्तांतरण के लिए उपयुक्त है।
● Irw:120ºC तक गर्म पानी के अनुप्रयोगों के लिए आदर्श।
● समूह:240 .C तक उच्च तापमान की स्थिति के लिए अनुकूल।
● IHW:-20 andC और 120 .C के बीच संक्षारक तरल पदार्थों को संभालने के लिए विशिष्ट।

कार्य की स्थिति

● इनलेट दबाव:अधिकतम 1.0 एमपीए, सिस्टम का कुल ऑपरेटिंग दबाव 1.6 एमपीए से अधिक नहीं है। स्थिर दबाव परीक्षण 2.5 एमपीए पर आयोजित किया जाता है।
● परिवेश की स्थिति:40 andC से नीचे परिवेश के तापमान और 95%के तहत आर्द्रता के स्तर के साथ वातावरण में कुशलता से संचालित होता है।
● ठोस कण:एक कण मात्रा के साथ मीडिया के लिए उपयुक्त 0.1% से अधिक नहीं और 0.2 मिमी से कम कण आकार।

मुख्य विनिर्देश

नमूना	शक्ति		प्रवाह	सिर	पाइप का आकार
नमूना	किलोवाट	अश्वशक्ति	एम 3/एच	m	इंच	मिमी
40-125	1.1	1.5	6.3	20	1.5	40
40-125A	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160A	1.5	2	5.9	28	1.5	40
40-160 बी	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200 ए	3	4	5.9	44	1.5	40
40-200B	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250A	5.5	7.5	5.9	70	1.5	40
40-250 बी	4	5.5	5.5	60	1.5	40
40-125 (i)	1.5	2	12.5	20	1.5	40
40-125 (i) ए	1.1	1.5	11	16	1.5	40
40-160 (i)	3	4	12.5	32	1.5	40
40-160 (i) ए	2.2	3	11.7	28	1.5	40
40-200 (i) बी	3	4	10.6	36	1.5	40
40-250 (i)	11	15	12.5	80	1.5	40
40-250 (i) ए	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125A	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160A	2.2	3	11.7	28	2	50
50-160 बी	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200 ए	4	5.5	11.7	44	2	50
50-200 बी	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250A	7.5	10	11.6	70	2	50
50-100 (i)	1.5	2	25	12.5	2	50
50-100 (i) ए	1.1	1.5	22.3	10	2	50
50-125 (i)	3	4	25	20	2	50
50-125 (i) ए	2.2	3	22.3	16	2	50
50-160 (i)	4	5.5	25	32	2	50
50-160 (i) ए	4	5.5	23.4	28	2	50
50-160 (i) बी	3	4	21.6	24	2	50
50-200 (i)	7.5	10	25	50	2	50
50-200 (i) ए	7.5	10	23.5	44	2	50
50-200 (i) बी	5.5	7.5	21.8	38	2	50
50-250 (i)	15	20	25	80	2	50
50-250 (i) ए	11	15	23.4	70	2	50
50-250 (i) बी	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100 ए	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125A	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160A	4	5.5	23.4	28	2.5	65
65-160 बी	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200 ए	7.5	10	23.5	44	2.5	65
65-200 बी	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250A	11	15	23.4	70	2.5	65
65-250 बी	11	15	21.6	60	2.5	65
65-315A	22	30	23.7	113	2.5	65
65-315 बी	18.5	25	22.5	101	2.5	65
65-100 (i)	3	4	50	12.5	2.5	65
65-100 (i) ए	2.2	3	44.7	10	2.5	65
65-125 (i)	5.5	7.5	50	20	2.5	65
65-125 (i) ए	4	5.5	45	16	2.5	65
65-160 (i)	7.5	10	50	32	2.5	65
65-160 (i) ए	7.5	10	46.7	28	2.5	65
65-160 (i) बी	5.5	7.5	43.4	24	2.5	65
65-200 (i)	15	20	50	50	2.5	65
65-200 (i) ए	11	15	47	44	2.5	65
65-200 (i) बी	7.5	10	43.3	38	2.5	65
65-250 (i)	22	30	50	80	2.5	65
65-250 (i) ए	18.5	25	46.7	70	2.5	65
65-250 (i) बी	15	20	43.3	60	2.5	65
65-315 (i) ए	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100 ए	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125A	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160A	7.5	10	46.7	28	3	80
80-160 बी	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200 ए	11	15	47	44	3	80
80-200 बी	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250A	18.5	25	46.7	70	3	80
80-250 बी	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315A	30	40	46.5	110	3	80
80-315 बी	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350A	45	60	44.5	142	3	80
80-350 बी	37	50	41	135	3	80
80-100 (i)	5.5	7.5	100	12.5	3	80
80-100 (i) ए	4	5.5	89	10	3	80
80-125 (i)	11	15	100	20	3	80
80-125 (i) ए	7.5	10	89	16	3	80
80-160 (i)	15	20	100	32	3	80
80-160 (i) ए	11	15	93.5	28	3	80
80-200 (i)	22	30	100	50	3	80
80-200 (i) ए	18.5	25	93.5	44	3	80
80-200 (i) बी	15	20	87	38	3	80
80-250 (i)	37	50	100	80	3	80
80-250 (i) ए	30	40	93.5	70	3	80
80-250 (i) बी	30	40	87	60	3	80
80-315 (i)	75	100	100	125	3	80
80-315 (i) ए	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100 ए	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125a	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160 ए	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200 ए	18.5	25	93.5	44	4	100
100-200 बी	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250a	30	40	93.5	70	4	100
100-250 बी	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315a	55	75	95	113	4	100
100-315 बी	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350A	75	100	88	142	4	100
100-350 बी	55	75	80	135	4	100
100-100 (i)	11	15	160	12.5	4	100
100-125 (i)	15	20	160	20	4	100
100-125 (i) ए	11	15	140	17	4	100
100-160 (i)	22	30	160	32	4	100
100-160 (i) ए	18.5	25	140	28	4	100
100-200 (i)	37	50	160	50	4	100
100-200 (i) ए	30	40	140	45	4	100
100-200 (i) बी	22	30	100	40	4	100
100-250 (i)	55	75	160	80	4	100
100-250 (i) ए	45	60	140	72	4	100
100-250 (i) बी	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100 ए	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125A	11	15	143	16	5	125
125-160A	18.5	25	150	28	5	125
125-160 बी	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200 ए	30	40	150	44	5	125
125-200 बी	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160A	18.5	25	150	28	6	150
150-160 बी	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200 ए	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250A	55	75	150	70	6	150
150-250 बी	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350A	90	120	150	142	6	150
150-350 बी	75	100	140	135	6	150
150-250 (i)	75	100	200	80	6	150
150-250 (i) ए	55	75	187	70	6	150
150-250 (i) बी	45	60	173	60	6	150
150-315 (i)	110	150	200	125	6	150
150-315 (i) ए	90	120	187	110	6	150
150-315 (i) बी	75	100	173	95	6	150
125-200 बी	22	30	138	37.5	5	125
125-250A	45	60	150	70	5	125
125-250 बी	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315A	75	100	150	110	5	125
125-315 बी	75	100	143	100	5	125
125-315 सी	55	75	134	88	5	125
150-125A	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200 ए	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250A	15	20	147	17	6	150
150-250 बी	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315A	22	30	150	28	6	150
150-315 बी	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400 ए	37	50	187	44	6	150
150-400 बी	30	40	174	38	6	150
150-315 (बी)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200 ए	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250A	15	20	184.4	17	8	200
200-250 बी	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315a	22	30	187	28	8	200
200-315 बी	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400 ए	37	50	187	44	8	200
200-400 बी	30	40	174	38	8	200
200-200 (i)	22	30	400	12.5	8	200
200-250 (i)	30	40	400	20	8	200
200-250 (i) ए	22	30	358	16	8	200
200-315 (i)	55	75	400	32	8	200
200-315 (i) ए	45	60	374	28	8	200
200-315 (i) बी	37	50	346	24	8	200
200-400 (i)	75	100	400	50	8	200
200-400 (i) ए	75	100	374	44	8	200
200-400 (i) बी	55	75	346	38	8	200
200-400 (i) सी	45	60	320	32	8	200
250-400	110	150	500	50	10	250

फ़ीचर और अनुप्रयोग

● संक्षिप्त परिरूप:क्षैतिज पाइपलाइन लेआउट एक अंतरिक्ष-बचत वाले पदचिह्न और चिकना, पेशेवर उपस्थिति सुनिश्चित करता है।
● इनलेट और आउटलेट स्थिति:इनलेट को क्षैतिज रूप से रखा जाता है, जिसमें आउटलेट को सुव्यवस्थित स्थापना और पाइपिंग कॉन्फ़िगरेशन के लिए लंबवत रूप से तैनात किया जाता है।
● स्थिर और कम-शोर ऑपरेशन:संवर्धित सांद्रता और उच्च गुणवत्ता वाली सामग्री पंप को स्थिर और शांत रखती है।
● विश्वसनीय सीलिंग:एक उच्च-स्थायित्व यांत्रिक सील से लैस, सिलिकॉन कार्बाइड जैसी सामग्रियों से तैयार की गई, लीक-मुक्त और लंबे समय तक चलने वाला ऑपरेशन प्रदान करता है।
● सरलीकृत रखरखाव:अद्वितीय डिज़ाइन पाइपिंग को डिस्कनेक्ट किए बिना आसान पहुंच के लिए अनुमति देता है - बस पंप कवर नट को हटा दें और सर्विसिंग के लिए मोटर घटकों तक पहुंचें।

स्टेनलेस स्टील क्षैतिज पाइपलाइन पंप IHW ऊर्ध्वाधर पाइपलाइन सेंट्रीफ्यूगल पंप को समान भौतिक और रासायनिक गुणों के साथ स्वच्छ पानी और अन्य तरल पदार्थों के परिवहन के लिए डिज़ाइन किया गया है। यह निम्नलिखित अनुप्रयोगों के लिए उपयुक्त है:

● औद्योगिक जल आपूर्ति
● शहरी पानी की आपूर्ति और जल निकासी
● उच्च वृद्धि वाली इमारत पानी के दबाव को बढ़ावा देना
● फायर-फाइटिंग प्रेशर बूस्टिंग
● उद्यान सिंचाई
● HVAC प्रशीतन परिसंचरण
● बाथरूम हॉट और कोल्ड वॉटर सर्कुलेशन प्रेशर बूस्टिंग
● लंबी दूरी का परिवहन
● उपकरण एकीकरण
